BFJ-006 阻燃性可剥涂料
一、产品说明
本产品为单组分挥发型涂料。是以改性热塑性弹性体树脂为基料，配合颜、填料和其它助剂，针对临时保护、阻燃性、可剥离性等技术要求，严格控制生产工艺过程，制成的BFJ-006 阻燃性可剥涂料符合相关技术要求。
二、特性与用途
本产品可常温自干，也可低温加热干燥；漆膜平整均匀，有一定的附着力及良好的物理机械性能。同时该涂料具有很好的耐化学腐蚀性、阻燃性和可剥离性能。主要用于不锈钢、碳钢件表面及涂漆面的临时性保护，还可用于被涂物面的防化学腐蚀掩蔽保护，或用作机械设备、仪器、仪表等表面上防止划破、擦伤、隔绝潮气等的临时保护材料。

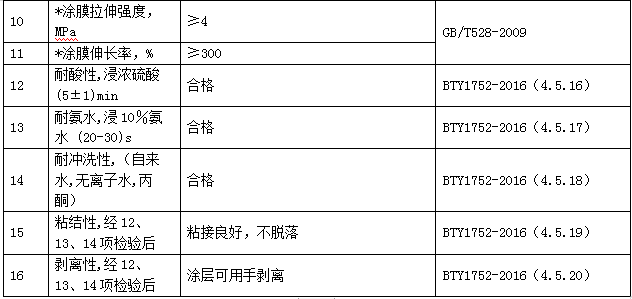

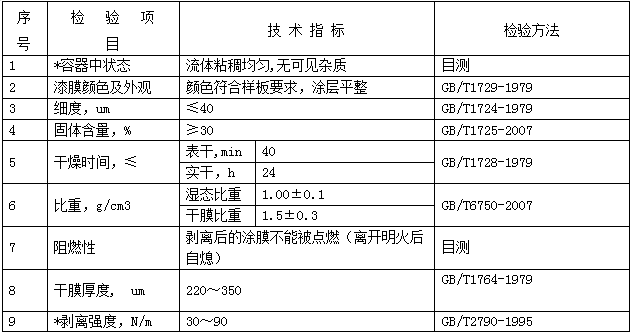

三. 主要性能指标
四. 施工参考注：（8）各项均为马口铁底材（12）、（13）、（14）、（15）项均以MSH-22205胶管底材，涂膜厚度：300～400μm。
1. 表面处理：底材（被涂物面）清除灰尘，用甲苯、二甲苯或汽油擦洗油垢，并保证干燥。
2. 涂料使用前，首先将涂料搅拌均匀，静置10～20分钟消泡后取出使用量，再将容器封好，容器内不可渗入水汽和灰尘杂质。
3. 施工方法：
施工环境应该通风、干净、无尘。
刷涂（推荐刷涂），用甲苯或二甲苯调稀至刷涂粘度60～90s，涂刷3～4道，1.2～1.5kg/m2，干膜厚度在300～400微米左右。
喷涂，用甲苯或二甲苯调稀至喷涂粘度20～30s，喷涂压力0.3～0.4Mpa，喷涂8～10道，1.2～1.5kg/m2，干膜厚度在300～400微米左右。喷涂时压缩空气必须无水，气体应经油水分离且过滤，气体管路应保持清洁，严禁有油有水。
辊涂，将粘度调至合适，进行辊涂，涂刷2～3道，1.2～1.5kg/m2，干膜厚度在300～400微米左右。
4. 本涂料在施工时一定要隔绝火源，贮存时一定要远离热源，防止日光直接照射。
5．涂层经24小时干燥，完全实干后，方可做涂层耐腐蚀、可剥离性等试验。
6. 涂层经水、丙酮冲洗，凉置30分钟后可进行涂层干膜剥离工序。
五．贮存与运输
本涂料在贮存和运输中应防雨防阳光暴晒，保持阴凉干燥，且通风良好。自生产之日起贮存期为一年。
中昊北方涂料工业研究设计院有限公司
2019年10月
